Spiror

Máquinas envolvedoras automáticas con aro giratorio

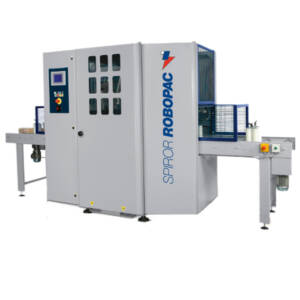

robopac-spirorLas máquinas de la familia SPIROR se ubican en los máximos niveles en cuanto al enrollamiento en espiral de productos con film extensible. Esta línea y máquinas con aro giratorio ofrece prestaciones de máxima calidad tanto en términos de elaboración del producto como de durabilidad.

Fabricada conforme a altísimos estándares de calidad y producción, la gama de las máquinas SPIROR cuenta hoy además con las máquinas 400, 600 y 900 en la versión de bobina doble, DR, que hace posible realizar envolturas aún más veloces.

Las aplicaciones de estas máquinas ROBOPAC son prácticamente infinitas y la gran variedad de opciones seleccionables lleva esta característica.

Las envolvedoras automáticas con anillo giratorio de la línea SPIROR son la solución ideal para la envoltura con film extensible de una gran gama de productos. Estas máquinas de elevada productividad constituyen de hecho la solución perfecta para la protección y la consolidación de extrusiones en aluminio y plástico, perfiles de madera, productos textiles y tapetes, motores, lámparas y mucho más. La envoltura con film extensible garantiza una resistencia perfecta, no daña el producto y representa una opción económicamente conveniente y vencedora.

La versión SPIROR DR de bobina doble, proyecta esta máquina hacia una productividad aún mayor, consolidando la posición de liderazgo de ROBOPAC en el sector a nivel mundial. Todas las máquinas de la familia SPIROR se fabrican prestando especial atención a la solidez y a la seguridad de la máquina para garantizar una extraordinaria funcionalidad y facilidad de uso, conforme a altísimos estándares de productividad. Los automatismos del proceso de envoltura y de sujeción y corte del film, hacen de SPIROR una máquina perfecta para la incorporación en línea y para funcionar como estaciones de trabajo totalmente automatizadas.

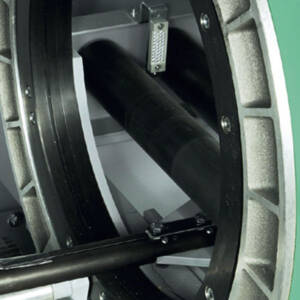

Spiror - anillo rotativo en aluminio

Anillo rotativo en aluminio.

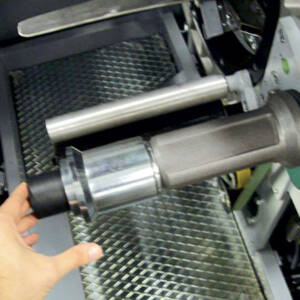

Spiror - bobina con mandril de acoplamiento rápido

Bobina con mandril de acoplamiento rápido.

Spiror - seguridad

Seguridad.

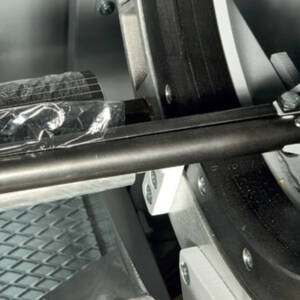

Spiror - Dispositivo de pinza y corte

Dispositivo de pinza y corte.




Spiror DR

Las SPIROR DR son máquinas de anillo con bobina doble. Dicha característica de fabricación permite obtener prestaciones extremamente elevadas de envoltura con film extensible y permite a la gama SPIROR obtener niveles de excelencia absoluta.

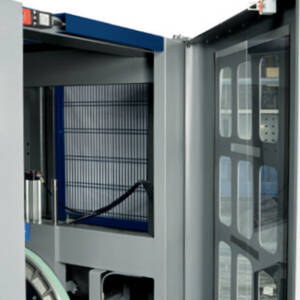

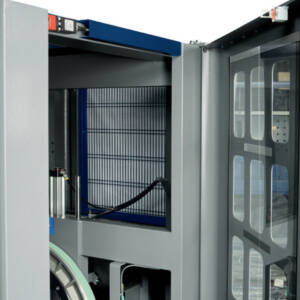

Spiror - Seguridad y flexibilidad

Seguridad y flexibilidad – La cabina de las máquinas spiror permite alcanzar niveles de seguridad de primera calidad; la apertura de las puertas es solo posible tras el apagado de la máquina para evitar cualquier riesgo potencial. el sistema eléctrico y de control de las máquinas spiror ofrecen múltiples posibilidades de expansión y personalización para adaptarse a las más variadas exigencias de producción.

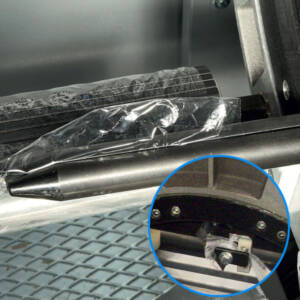

Spiror - Pinza y dispositivo de corte

Pinza y dispositivo de corte – Para garantizar la máxima eficiencia y las más altas prestaciones de trabajo, la pinza y el sistema de corte de las SPIROR se han diseñado después de realizar tests de trabajo en condiciones reales. El sistema pinza y corte del film para la Spiror 300 está realizado por medio de un garfio y de una cuchilla dentada, mientras aquel para las otras máquinas de la gama, se basa en la acción de una pinza de tijeras y de una cuchilla de movimiento rotatorio.

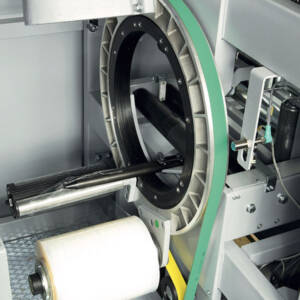

Spiror - Anillo rotativo

Anillo rotativo – El anillo de las máquinas SPIROR está hecho en monofusión de aluminio para garantizar la máxima homogeneidad y precisión en la rotación. El aro está montado en cojinetes de bolas que dan total confiabilidad y constancia a lo largo del tiempo a las prestaciones de la máquina.

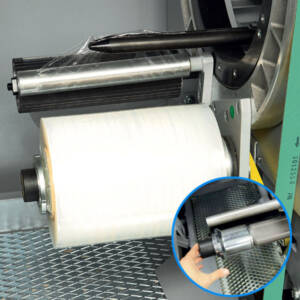

Spiror Portabobina

Portabobina – El portabobina cuenta con dispositivo de acoplamiento y desacoplamiento rápido de la bobina para facilitar al máximo el trabajo del operador y minimizar los tiempos muertos del proceso de embalaje.

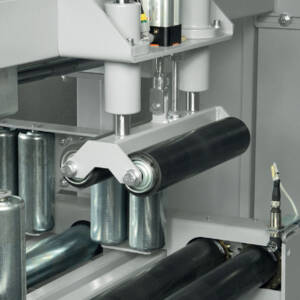

Spiror Grupo prensores

Grupo prensores – Los prensores neumáticos aseguran la estabilidad vertical del producto durante la envoltura. Los rodillos pueden estar revestidos con materiales diferentes (Nylon, PVC, Poliuretano) según el producto que se vaya a enfajar.

Spiror - configuracion basica de la maquina

Configuración básica de la máquina

  • unidad de envoltura (anillo portabobina)
  • transportadores motorizados de entrada y salida compuestos por dos rodillos de goma y dos rodillos cincados cada uno
  • guías laterales manuales con rodillos cincados de entrada y salida
  • unidad de prensores verticales de entrada y salida, ambos con rodillos de goma


Spiror - Infeed

Spiror – Infeed

Spiror - Outfeed

Spiror – Outfeed

Opciones transportadores estándares

Dada la gran versatilidad de la máquina y de las aplicaciones posibles se pueden seleccionar, como opcionales, diferentes materiales de revestimiento para los rodillos transportadores, para los prensores y para las guías Laterales. Todo esto para ofrecer siempre las máximas prestaciones y una gran durabilidad. Los transportadores de rodillos estándares de 500 mm están compuestos por dos rodillos galvanizados y dos engomados y, opcionalmente, se pueden solicitar recubiertos con otros materiales (PVC o poliuretano), en dependencia de la tipología de producto que se quiere envolver.


Opciones alimentación
1500 mm, alimentaciones a rodillos motorizados o a cintas

Spiror - Infeed

Infeed

Opciones alimentación
2500 mm, alimentaciones a rodillos motorizados o a cintas

Spiror - Infeed

Infeed

Spiror - Outfeed

Outfeed

Spiror - Outfeed

Outfeed

Spiror - Infeed

Infeed

Spiror - Infeed

Infeed

Spiror - Outfeed

Outfeed

Spiror - Outfeed

Outfeed


Spiror - Panel de control

En las máquinas de la familia SPIROR y SPIROR DR los comandos y funciones de la máquina se manejan simplemente pulsando el icono en el panel. El sistema de menús y submenús, facilita la labor de los siguientes paso a paso la secuencia del proceso de envoltura. La electrónica de la máquina asegura la máxima versatilidad y capacidad de expansión.

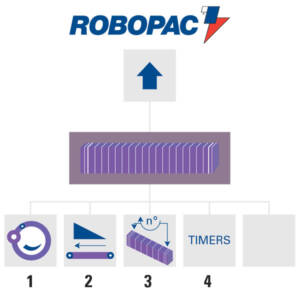

Spiror - Parámetros ciclo

1. Velocidad de rotación de anillo (Rpm)
2. Velocidad de arrastre del producto (m/min)
3. Número de envoltura (variable de 1 a 9)
4. Tiempos de inicio y final de envoltura producto (cabeza /cola)


Spiror - A. Envolvimiento total

A. Envolvimiento total

Spiror - B. Envolvimiento cabeza y cola

B. Envolvimiento cabeza y cola

Spiror - C. Envolvimiento en bandas

C. Envolvimiento en bandas

Spiror - D. Ciclo BY-PASS

D. Ciclo BY-PASS

Spiror - E. Ciclo de refuerzo

E. Ciclo de refuerzo



Dimensiones laborales y condición optimal de envolvimiento

Dimensiones laborales y condiciones de envolvimiento optimal Spiror HP

Dimensiones laborales y condiciones de envolvimiento optimal Spiror HP


Dimensiones laborales y condiciones de envolvimiento optimal Spiror HP DP

Dimensiones laborales y condiciones de envolvimiento optimal Spiror HP DP

Para los productos de la altura por encima de los límites que figuran en el diagrama, con el área rayada, póngase en contacto con nosotros. Los productos que se entrecruzan el área roja NO SE procesa.

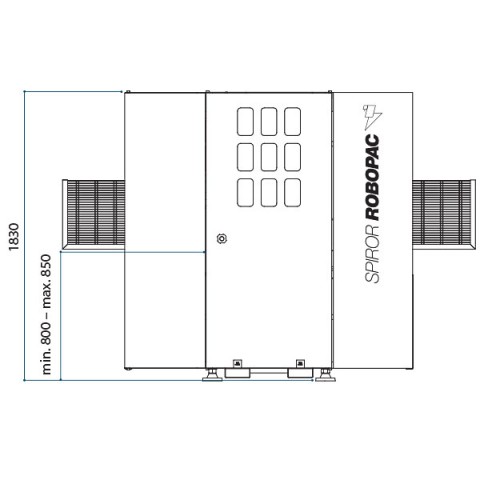

Spiror - Dimensiones

Spiror - Dimensiones


Dimensiones mínimas laborales

MáquinaDimensiones minimas laborales
Spiror 300 HP20x20 mm o ø 20
Spiror 400 HP50x50 mm o ø 50
Spiror 600 HP70x70 mm o ø 70
Spiror 900 HP90x90 mm o ø 90
*Por dimensiones inferiores contáctenos


Características técnicas

MáquinaSpiror 300Spiror 400HP
Spiror 400HP DR
Spiror 600HP
Spiror 600HP DR
Spiror 900HP
Spiror 900HP DR
Diámetro de anillo300 mm400 mm600 mm900 mm
Velocidad de rotación de anillo260200 (HP) / 220 (HP DR)180130
Velocidad de arrastre del producto (m/min)18÷58 m/1’14÷40 m/1’ (HP)
20÷80 m/1’ (HP DR)
12÷34 m/1’ (HP)
16÷60 m/1’ (HP DR)
10÷29 m/1’ (HP)
10÷50 m/1’ (HP DR)
Tipo de portabobinaRodillo con fricciónRodillo con fricción (HP)
Doble Rodillo con fricción (HP DR)
Rodillo con fricción (HP)
Doble Rodillo con fricción (HP DR)
Rodillo con fricción (HP)
Doble Rodillo con fricción (HP DR)
Alimentación230 V.3 Ph
400 V. 3 Ph+N
230 V.3 Ph
400 V. 3 Ph+N
230 V.3 Ph
400 V. 3 Ph+N
230 V.3 Ph
400 V. 3 Ph+N
Frecuencia de alimentación (Hz)50/6050/6050/6050/60
Potencia instalada (kW)2,32,52,52,5
Consumo de corriente11 A12 A12 A12 A
Diámetro exterior máx (D)300300300300
Altura de la bobina de film (h)125÷250125÷250125÷250125÷250
Espesor del film17÷35 μm17÷35 μm17÷35 μm17÷35 μm
Diámetro interior (d)76767676
Visualizador con pantalla táctilSTDSTDSTDSTD
Arranque progresivoSTDSTDSTDSTD
Regulación de la velocidad de arrastre del productoSTDSTDSTDSTD
Ciclos de envoltura5 STD5 STD5 STD5 STD
L1311 mm1311 mm1511 mm1711 mm
Rotacion260 r.p.m.200 r.p.m.180 r.p.m.130 r.p.m.
