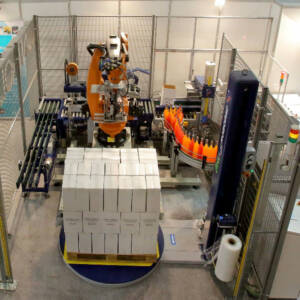

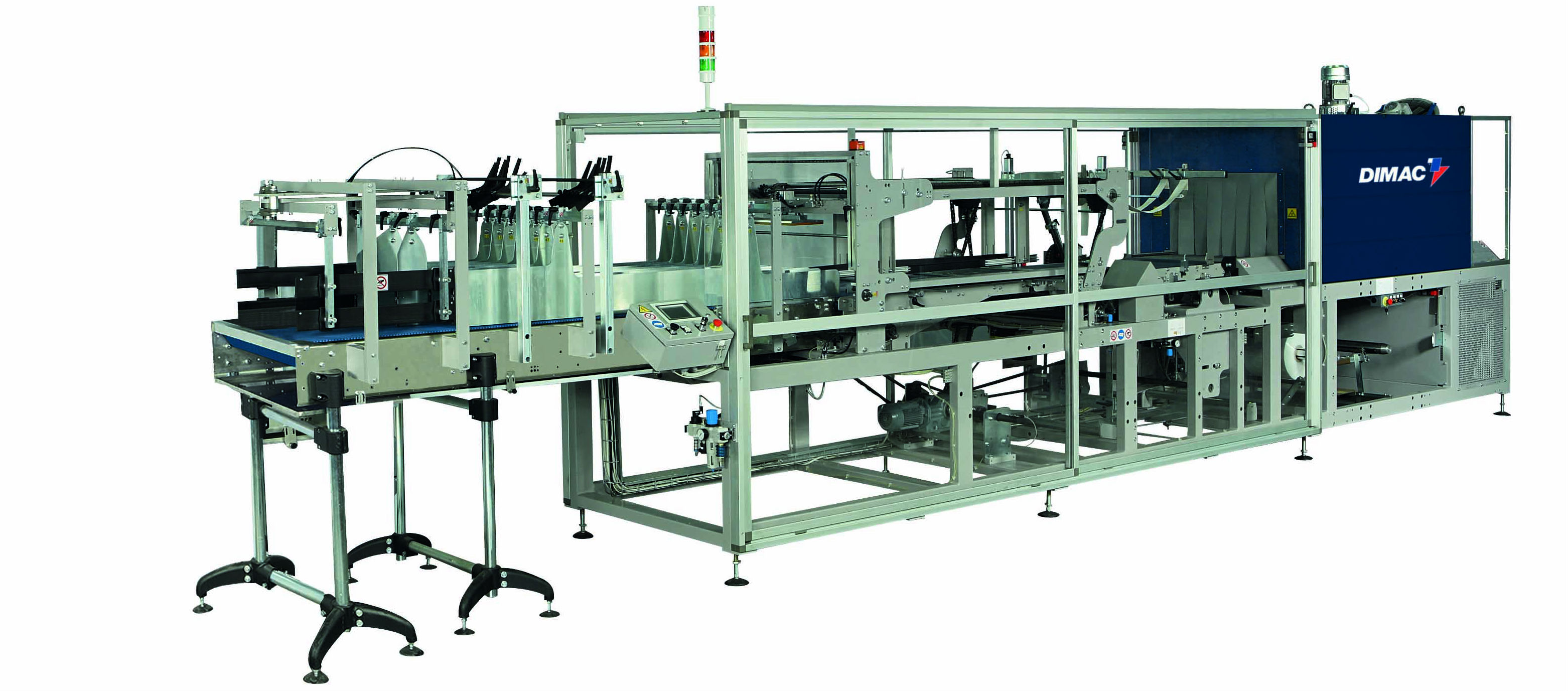

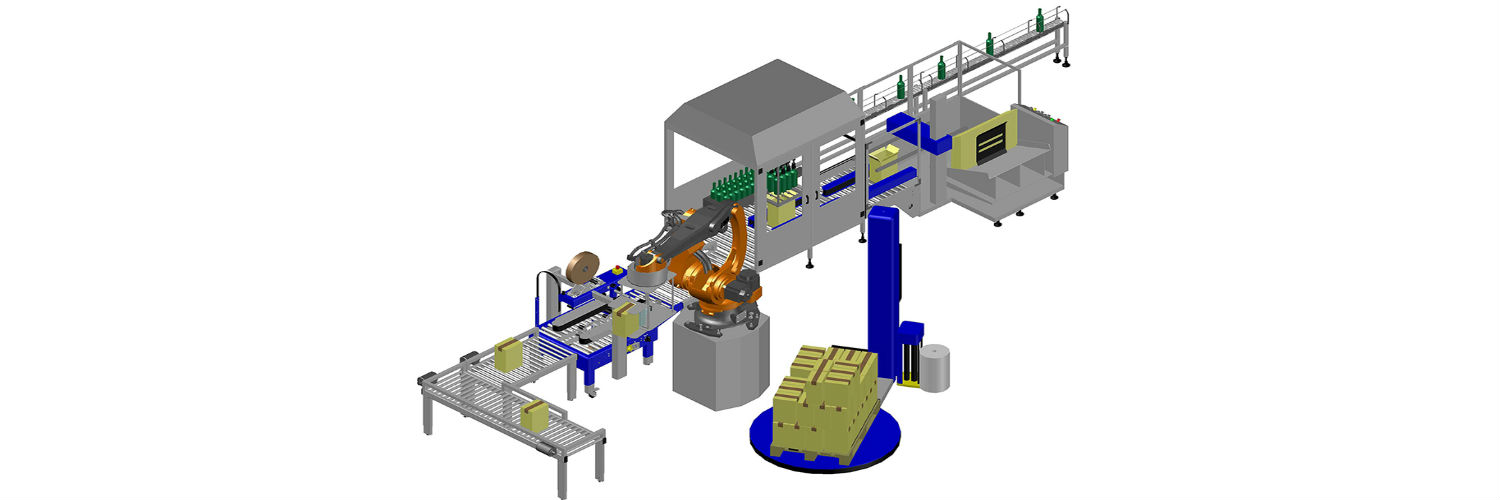

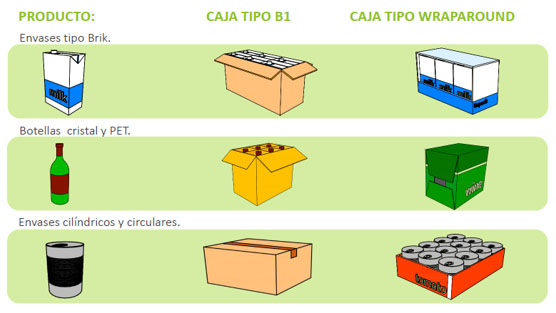

Pack&BoxPack & Box – Solución integrada e innovadora de final de línea.Pack & Box es una linea automática de embalaje capaz de realizar los diferentes procesos, desde el agrupado de producto, encajado automático, paletizado mediante robot y enfardado final del palet terminado, todo ello de forma automática.La línea automática de embalaje Pack & Box es totalmente configurable, adaptable al producto y a las necesidades de espacio en planta.Dirigido a distintos sectores: Alimentación Bebidas Farmacéutico Químico Cosmética Industria en generalOpciones de empaquetado: Sistema INBOX para la formación automáticas de cajas y encajado automático. Sistema WRAP AROUND para la agrupación y empaque en formato de envase envolvente.Adaptable a todo tipo de producto:Funcionamiento: Los productos entran en el agrupador de la encajadora automática de la INBOX de nuestro sistema Pack & Box y se acumulan según el número y capas deseado. El sistema Pick&Place de la INBOX los recoge e introduce en la caja que ha sido montada automáticamente en la formadora de cajas. Mediante transportadores de rodillos motorizados, la caja se desplaza y entra en la precintadora que la cierra con cinta adhesiva por arriba y por abajo. La caja terminada sigue su curso mediante rodillos hasta llegar al acumulador final de línea, donde el robot la recoge y la sitúa en el palet sobre la mesa giratoria de la enfardadora de nuestro sistema. Este proceso se repetirá hasta que finalice el paletizado según los parámetros del layout del mosaico y número de capas del programa seleccionado. En ese momento la enfardadora se pone en funcionamiento para envolver la carga con film extensible.Versión compactaEn un espacio de 4x4m esta solución tiene una capacidad de hasta 1500 unidades/hora. Esta versión compacta prescinde del INBOX e incrementa el uso del robot responsabilizándolo tanto del encajado como del paletizado.Versión compactaVersión alta producciónIncorpora todos los elementos de la línea automática de embalaje Pack&Box. Mediante desarrollo específico de Inbox y layout configurable. Esta solución tiene capacidad para altas producciones y se adapta a los requerimientos del espacio final de línea.Versión alta producciónVentajas del sistema Pack&Box: Reducción de costes: se reduce el coste de la mano de obra. Menor fatiga: no hay que mover cajas ni apilarlas en lo alto del palet de forma manual. Evitar errores humanos. Aumenta la disponibilidad del personal. Mejora el precintado de la caja al ser completamente recto, centrado y con presión continua en los rodillos sobre la cinta. Mejora el paletizado: el automatismo garantiza la repetición de movimientos. Aumenta de la capacidad de producción.INBOXDentro de la línea automática de embalaje PACK & BOX, para el modelo con formato de caja B1 (Americana) el equipo más importante es la encajadora automática INBOX.La máquina INBOX diseñada y desarrollada totalmente por el Departamento de Oficina Técnica de CONTROLPACK, se adapta y se personaliza a las necesidades de cada producto, de cada proceso de cada variedad de envasado. La INBOX en sus diferentes versiones, ya sea por carriles de entrada, mesa de agrupación o apiladores, agrupa las unidades en función del formato deseado, por grupos y capas. Un cabezal neumático asegura la apertura de la caja y la sujección de las solapas, mientras la unidad de Pick & Place recoge el producto según el formato especificado y lo introduce en la caja.Diferentes Pinzas, Manipuladores y Cabezales son desarrollados y fabricados en CONTROLPACK.Diseño en planta de Encajadora Automática INBOX con agrupación en carriles de entradaEjemplo de INBOX para encajado automático de botellas.Versión WRAP AROUNDSolución que permite el pliegue de la caja alrededor de la agrupación de productos a través de un encajado en formato de envase envolvente.En esta versión de línea automática de embalaje Pack & Box, el encajado final de producto se realiza con el tipo de caja WRAP AROUND. Tanto la agrupación de producto como la formación de la caja se realiza en el mismo equipo. Una vez realizada la agrupación deseada del producto, el conjunto pasa a la siguiente etapa donde se forma la caja y se cierra alrededor del producto.La solución WRAP AROUND representa una solución robusta al envasado de altas producciones en final de línea. La versatilidad de poder empaquetar las agrupaciones de producto a partir de su envoltura, permite una gran variedad de soluciones de empaquetado.Sistema de acumulación: Acumulación de envases y división multifila para la agrupación.Envoltura Wrap Around: Recubrimiento y protección del producto.Paletizado: Formación de palet configurable a distintos mosaicos. Las medidas cambiarán en función de l tipo de Robot paletizador y modelo de enfardadora/s. Medidas del modelo alimentación a 90º tipo U. Mediadas para el modelo SuperBox 544, con la SuperBox 644 pueden ser superiores.Plano línea B1 Alta producciónPlano técnico versión b1 compactaCaracterísticas técnicas Pack&BoxPACK&BOX ModeloB1 CompactaB1 Alta producciónWrap AroundTensión de alimentación400v 50Hz 3ph+N+T400v 50Hz 3ph+N+T400v 50Hz 3ph+N+TPotencia instalada161823Presión neumática y consumo de aire6kg+/-1 370NL/min6kg+/-1 400NL/min6kg+/-1 845NL/minPeso2.5503.6005.100Dimensiones máx.4.000 x 4.6009.500 x 4.000 (1)6.700 x 4.800 (2)Dimensiones caja Mínima (mm) Máxima (mm)(3) 250x170W x 90H 540L x400W x 400H(3) 250x170W x 90H 540L x400W x 400HProducción (cajas/min)2'55-615
