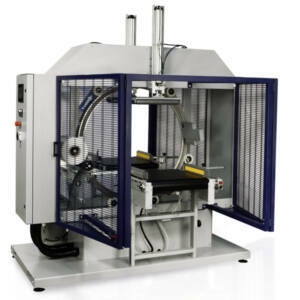

Orbit

Máquina automática de anillo giratorio para envolver en espiral con film extensible

La gama Orbit representa el punto de encuentro entre dos tecnologías. Así pues, la flexibilidad que necesitan las máquinas de línea de alta velocidad, junto con otras prestaciones, pasan a estar disponibles también en máquinas horizontales de banda Entry Level, que deben introducirse en celdas de trabajo o en líneas integradas.

Todas las máquinas de la serie Orbit están dotadas de protecciones contra accidentes que incorporan las normas de seguridad europeas más recientes y restrictivas en cuanto a máquinas de línea. La estructura de la máquina ha sido diseñada para poder albergar los más diversos dispositivos de alimentación y retención del producto durante la fase de elaboración. De este modo, las máquinas de la gama Orbit se adaptan a los más variados tipos de productos, formas y dimensiones, convirtiéndose en la gama ideal para todos los sectores industriales.

Con la gama Orbit, ahora la tecnología ya es accesible gracias a la gran experiencia de Robopac en las máquinas de anillo horizontal y a la eficiencia de Robopac en cuanto a la estandarización y modularidad de las soluciones ofrecidas.

El grupo portabobina, con rodillo de retorno con frenado directo, ajustable en continuo, facilita al máximo la carga de la bobina y la introducción del film. El grupo de tensado garantiza un uso óptimo del film durante el proceso de enrollamiento. Dicha función se lleva a cabo mediante un rodillo bailarín mecánico. El eje está equipado con un sistema de bloqueo y la liberación rápida de la bobina.

Orbit - guias laterales n entrada y en salida

Guías laterales en entrada y en salida – Las guías laterales pueden regularse manualmente para centrar óptimamente productos de distintas anchuras. La regulación de los grupos es fácil de efectuar a través de ruedas de ajuste. El desplazamiento del producto se consigue sin generar rozamientos, gracias a rodillos locos.

Grupo pinza y corte – El sistema automático de pinza y corte de doble vástago ofrece una alta fiabilidad y permite una completa automatización del proceso de envoltura.

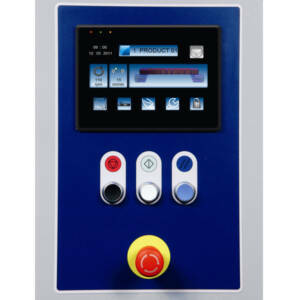

Panel de mando – El panel de control ha sido rediseñado, adoptándose una pantalla TÁCTIL. Este nuevo tipo de panel, cuenta con una pantalla grande a color, permite crear programas de manera simple e inmediata, y con una memoria mayor para registrar hasta ocho programas distintos.

Anillo rotativo – El anillo, sostenido por rodillos de resina de poliamida de alta resistencia, es fabricado con aluminio fundido en una sola pieza. Esto garantiza un alto nivel de solidez y fiabilidad del movimiento de rotación.

Orbit - grupo prensores neumatico en entrada y en salida

Grupo prensores neumático en entrada y en salida – Los prensores de tipo neumático y el asentamiento automático aseguran la estabilidad del producto durante el enfardado. La longitud de la carrera es regulable manualmente para facilitar el posicionamiento de los prensores en productos de distintas alturas.

Transportadores opcionales – Para completar el proceso automático de carga y descarga de los productos y para responder a las diferentes necesidades de la podución, puede proporcionar trasportadores opcionales compatibles con los standard en la máquina.

Seguridad

Mandril con sistema antidesenganche de la bobina. Sustitución de la bobina sin uso de herramientas.

Dispositivo de seguridad para la parada de la máquina en caso de apertura de las protecciones. La puesta en marcha del ciclo y del funcionamiento automático es posible únicamente cuando están cerradas todas las protecciones de la máquina.

Panel táctil touch screen en color

Velocidad Rangua (rpm)

Velocidad de avance (m/min)

Tiempo posicionamiento envoltura de cabeza

Intervalo de tiempo entre los refuerzos

Tiempo posicionamiento envoltura de cola

Número de envolturas en cabeza, cola y refuerzo

Pulsador puesta en fase de la máquina

Pulsador pinza inserción film

Señal máquina en parada

Ciclos de trabajo seleccionables

Ciclo bypass
Envoltura cabeza cola
Envoltura en bandas
Envoltura completa
Envoltura con refuerzo

Dimensiones laborales y condición optimal de envolvimiento

Dimensiones laborales y condiciones de envolvimiento optimal

Área no laborable (para productos que intersecan el àrea gris contactenos)

Plano de trabajo std: 800mm

MáquinaDimensiones minimas laboralesOrbit 450x50 mmOrbit 670x70 mmOrbit 990x90 mmOrbit 12150x150 mm *Por dimensiones inferiores contactenos

Para conseguir resultados de envolvimiento optimal, hace falta que el perfil del producto que se quiere fajar, alcance el centro geométrico del anillo, tejuelo, ve esquema. A tal fin la línea (Orbit 6, 9, 12) es dotado, de serie, de la regulación en altura del plan de trabajo.

Características técnicas

Máquina Modelo	Orbit 4	Orbit 6	Orbit 9	Orbit 12
Anchura del carrete (mm)	125	125	125 / 250	125 / 250
Grupo rotación con arrastre mediante cinta	_	_	_	_
Velocidad máx. de rotación (RPM)	160	120	75 / 60	58
Funcionamiento automático con ciclo de envoltura en espiral	_	_	_	_
Grupos de arrastre con cinta motorizada en entrada y en salida (mm)	L= 600	L= 600	L= 600	L= 850
Grupos de arrastre con altura regulable manualmente	_	_	_	_
Velocidad de arrastre controlada mediante variator de velocidad	8÷17 m/1’	6÷13 m/1’	2÷8 m/1’ / 4÷14 m/1’ 5÷13 m/1’
Fotocélulas para detectar el producto en entrada y en salida	_	_	_	_
Grupo prensores neumáticos en entrada y en salida	_	_	_	_
Grupo pinza y de corte con accionamiento neumático	_	_	_	_
Grupo portabobina con rodillo de fricción para reenvío	_	_	_	_
Tensado constante del film	_	_	_	_
Tensión de alimentación: 400 V 3Ph+N 50/60 Hz	_	_	_	_
Potencia instalada (kW)	0,9	1,1	1,1	2
Presión de ejercicio: 6 +/- 1 bar	_	_	_	_
Consumo de aire comprimido Nl/ciclo	3,5 NL/1’	5 NL/1’	9,4 NL/1’ / 10,8 NL/1’	14,3 NL/1’
Ancho film (mm)	50÷125	50÷125	50÷125 / 50÷250	125 / 250
Diámetro externo máx. bobina (mm)	200	200	200 / 250	200 / 250
Diámetro interior bobina (mm)	76	76	76 / 76	76 / 76
L (mm)	1985	1985	2160	2245
W (mm)	1258	1462	1920	2350
H (mm)	1350	1755	2182	2699
H' (mm)	800 fixe/fijo	800 ÷ 920	800 ÷ 950	800 ÷ 1100
